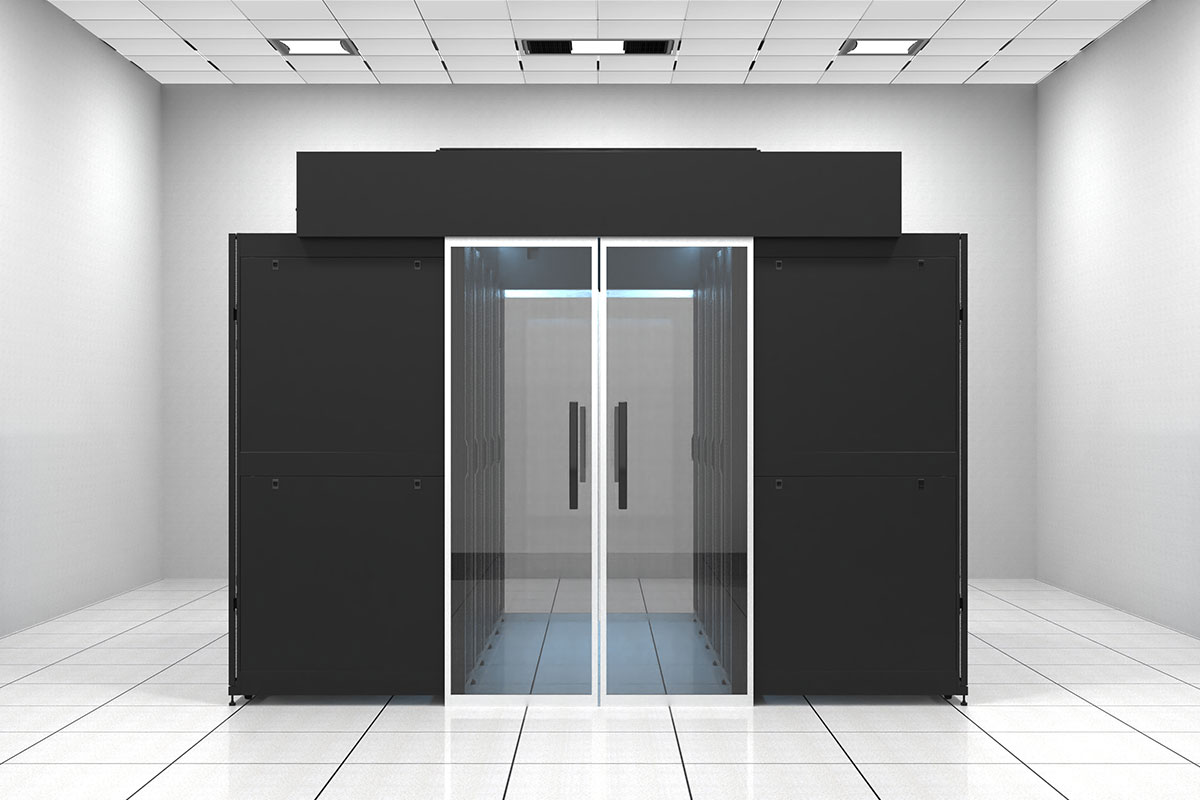

封閉式冷風通道系統
定制化產品機房節能散熱優選方案
數據中心封閉冷通道系統模塊通過封閉冷通道實現綠色節能，是解決數據中心中高熱密度機柜冷卻問題的有效辦法。在制冷效果相同的前提下，相比傳統開放式冷熱通道而言，空調室內風機在封閉冷通道時的送風量是傳統開放式的60%，意味著在封閉冷通道情況下的電能功耗是傳統開放式的60%，可實現節省能耗40%以上。
冷通道解決方案是響應“機房節能減排，推進綠色新機房”應運而生，主要用于 IDC 數據中心機房散熱量較大的機房使用，起到精確送風的效果。由兩列機柜矩陣組成。傳統機房冷氣得不到有效控制，冷（源）亂竄，導致機房冷熱不均、產生局部熱點。冷通道機柜將輸送到機柜內部的冷氣以非常節約有效的方式，全部輸送給散熱設備，機柜內的熱量沿制定方向輸送出機柜
外觀與結構
- 1冷通道上部頂蓋采用平頂結構，設計比機柜頂部高350mm，頂蓋總寬為1305mm，模塊式柵格標準設計，互換性強，安裝簡便。
- 2活動天窗開啟后冷通道的凈高大于 2 米或以上，不影響日常維護工作。
- 3冷通道為單元模塊式設計，每個單元均能獨立安裝，并能與相鄰的單元連接，互換性強，萬能靈活組裝。框架與機柜水平支架水平連接，除了起到加固通道本身，還具備方便擴展的功能。
- 4列頭與列尾間分別設置一對移門，密閉效果好，遏制熱空氣流有效地在進入設備。冷通道預置端口與機房消防整體聯動，能根據消防信號（開關量信號）自動 打開活動天窗并滿足通道內的消防需求。
- 5冷通道所有單元組件全部采用獨具良好耐磨性、耐蝕性，精細加工，整體沖壓成型，高可靠接觸，單元開啟壽命試驗應不少于 5000 次以上，安全耐用無松動現象，保證氣流輸出密封性
天窗組件
消防聯動天窗：在正常狀態下 , 翻板頂蓋由通電的磁鐵吸合，翻板面處于與走道平行達到密封效果 , 當一旦發生火警，在消防系統啟動之前，翻板頂蓋的電磁鐵斷電并脫扣，翻板頂蓋由于重力的作用迅速打開，保證消防系統啟動后滅火氣體由翻板頂蓋處進入封閉的冷通道空間內。

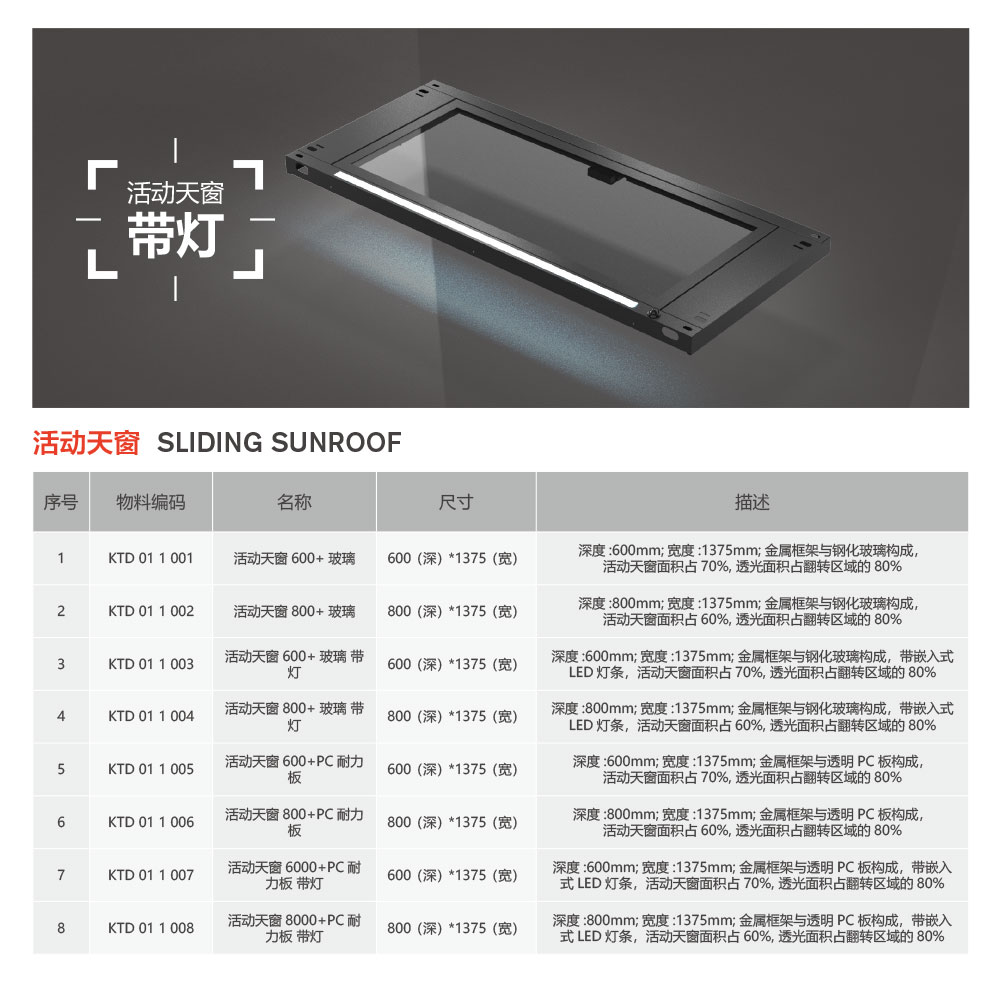

- 活動天窗在正常狀態下 , 翻板頂蓋由通電的磁鐵吸合，翻板面處于與走道平行達到密封效果 , 當一旦發生火警，在消防系統啟動之前，翻板頂蓋的電磁鐵斷電并脫扣，翻板頂蓋由于重力的作用迅速打開，用以保證消防系統啟動后滅火氣體由翻板頂蓋處進入封閉的冷通道空間內。查看參數

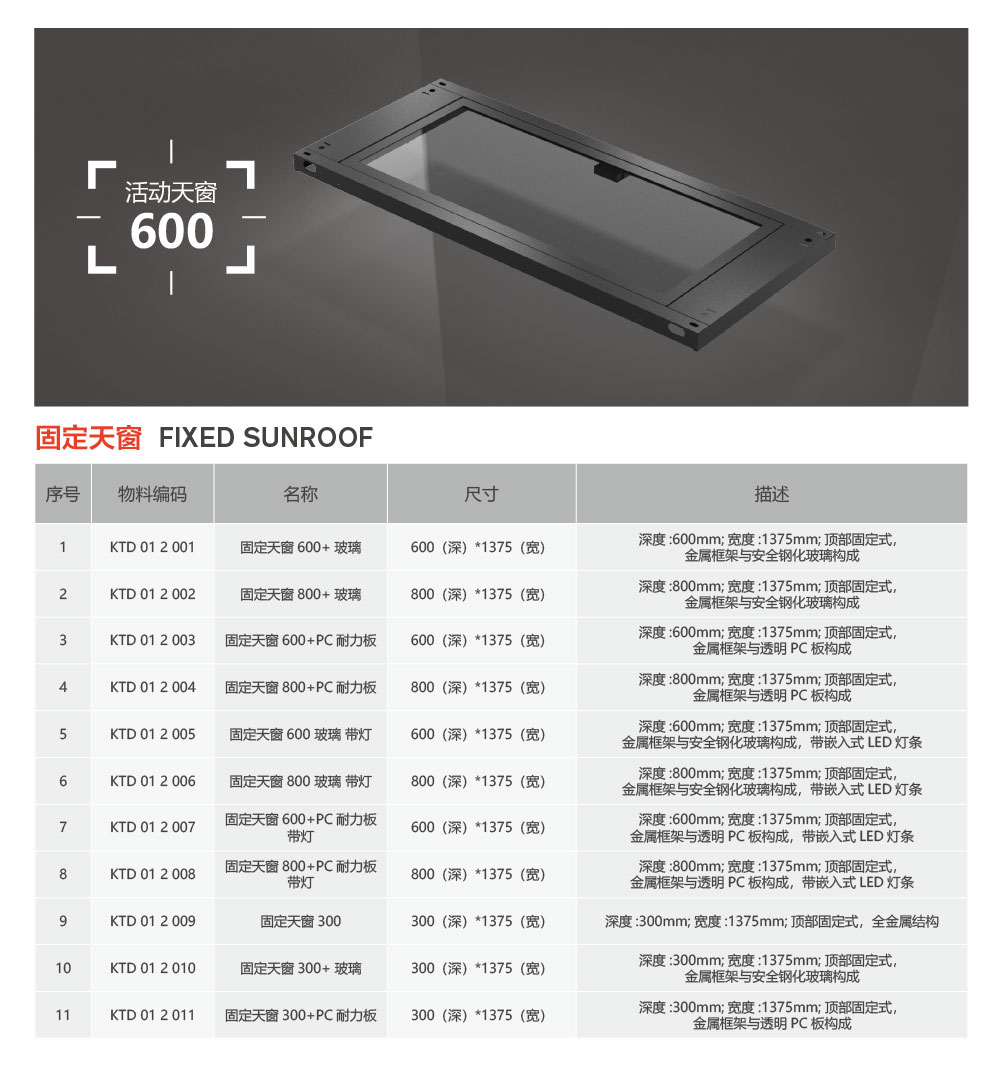

- 固定天窗采用鋼制框 + 內附透明窗的形式，不帶翻轉功能，其他和活動天窗保持統一，保持結構整體性查看參數

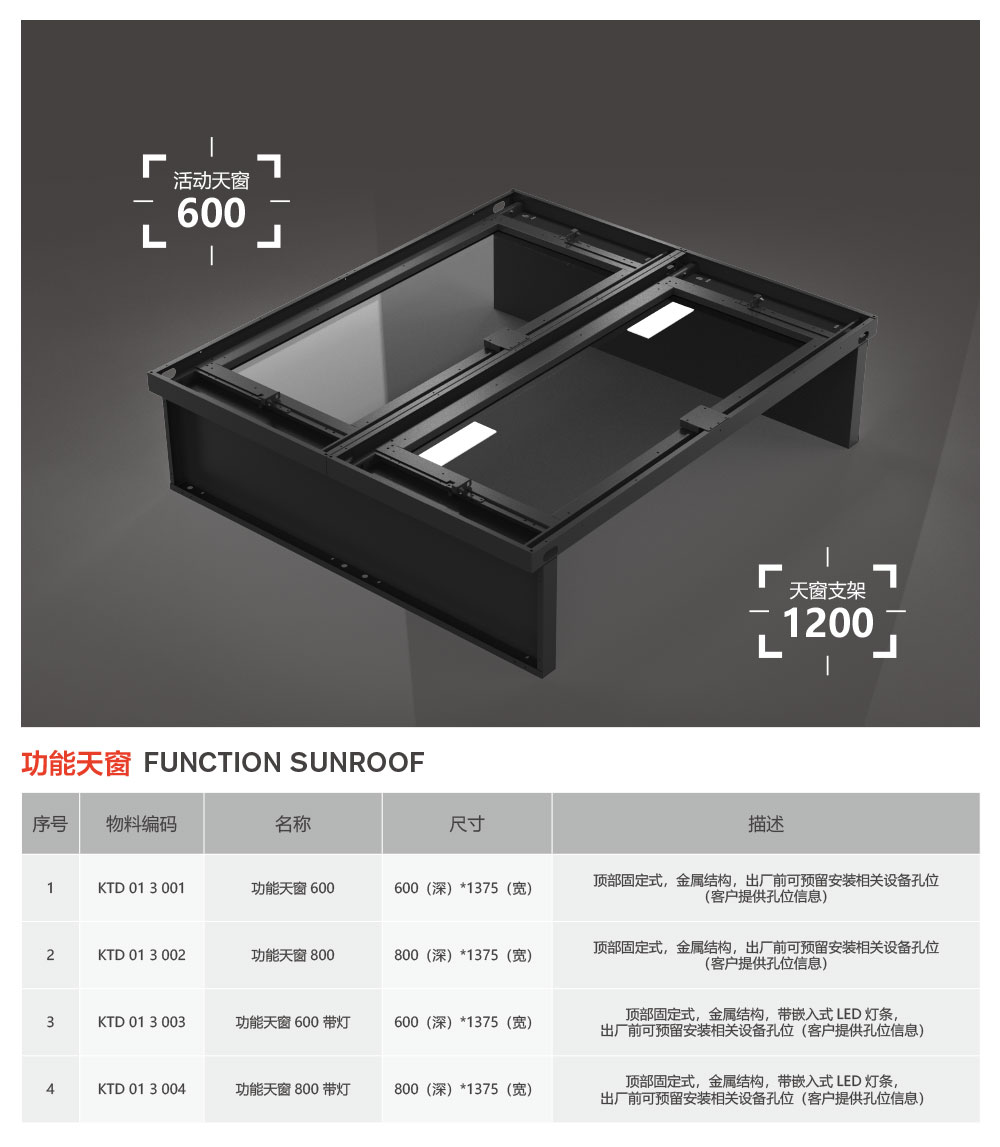

- 功能天窗采用鋼板制作，可安裝環境控制組件，冷通道組件的控制核心，一般設置在冷通道頂部的首位、末端或正中間的其中一個天窗，制作前提供開孔尺寸，可預留安裝孔，方便后期安裝。查看參數

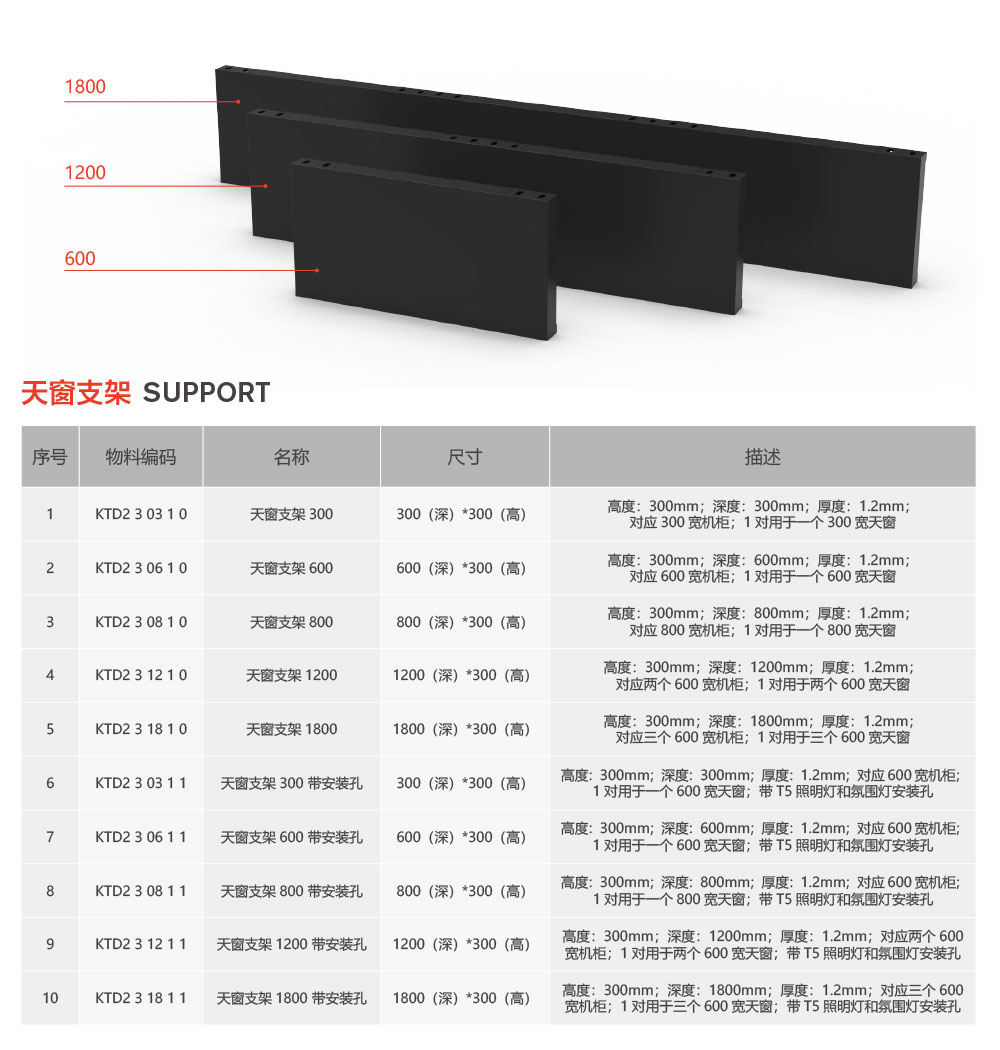

- 天窗支架安裝在機柜頂部，支撐天窗。支架常規高為 300mm 高度，活動天窗打開時不影響機柜柜門開啟天窗支架和天窗組合使用，用于密封機柜頂部通道，隔離冷熱氣流查看參數

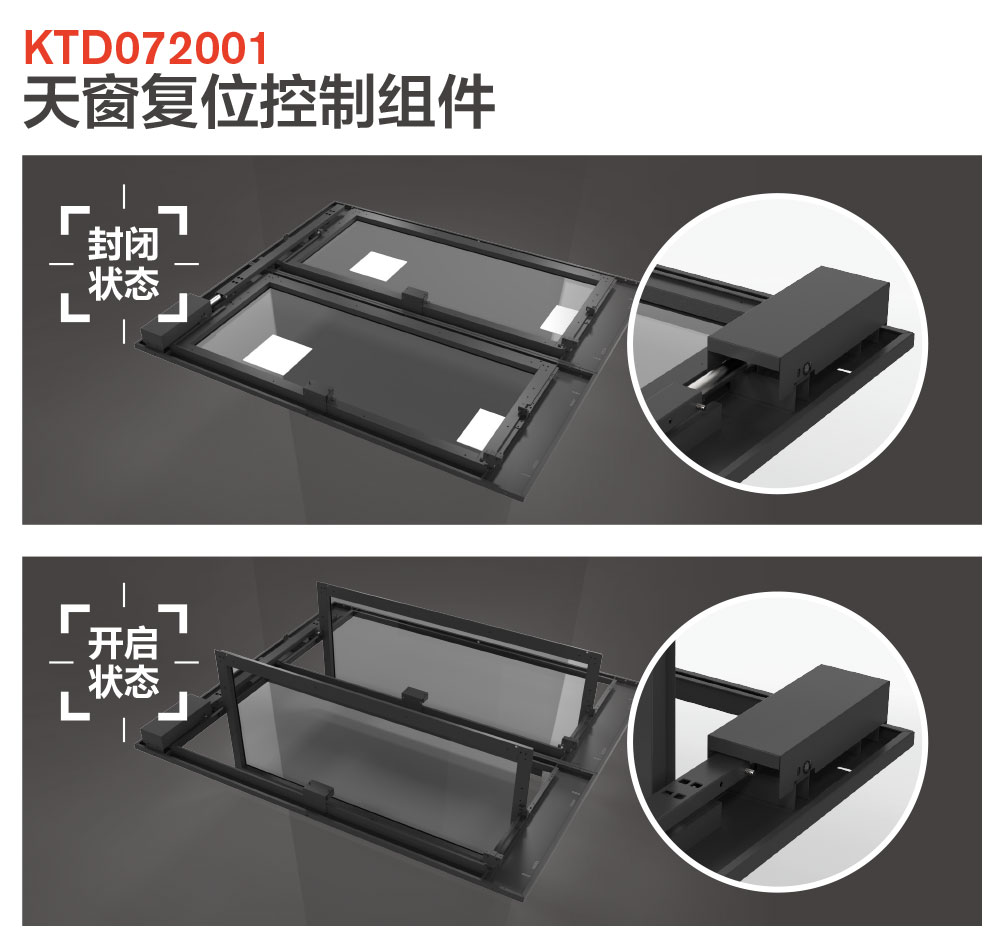

- 天窗復位
控制組件所有天窗均能實現全自動開合，一鍵開啟與一鍵關閉的完美設計，全面兼容電磁力鎖的快速脫扣開啟天窗功能，完全符合消防與設計規范，實現人工智能，使用方便，日常使用狀態基本零功耗，零維護等眾多優點，同時實現節省能耗的優選建設方案，電機的使用電壓DC12V。查看參數

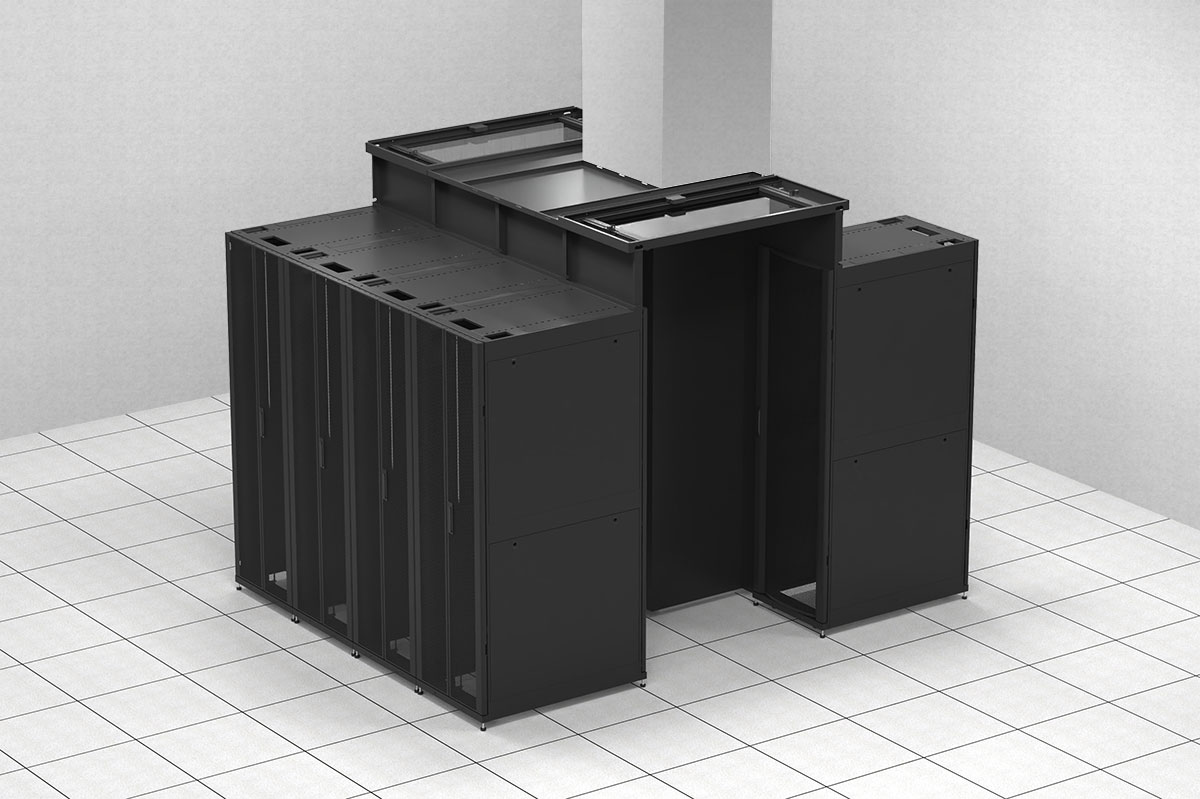

骨架設計
通道活動門
-
推拉門
推拉門門框可安裝照明開關、天窗急停控制裝置，門禁讀卡器等設備
點擊查看
-

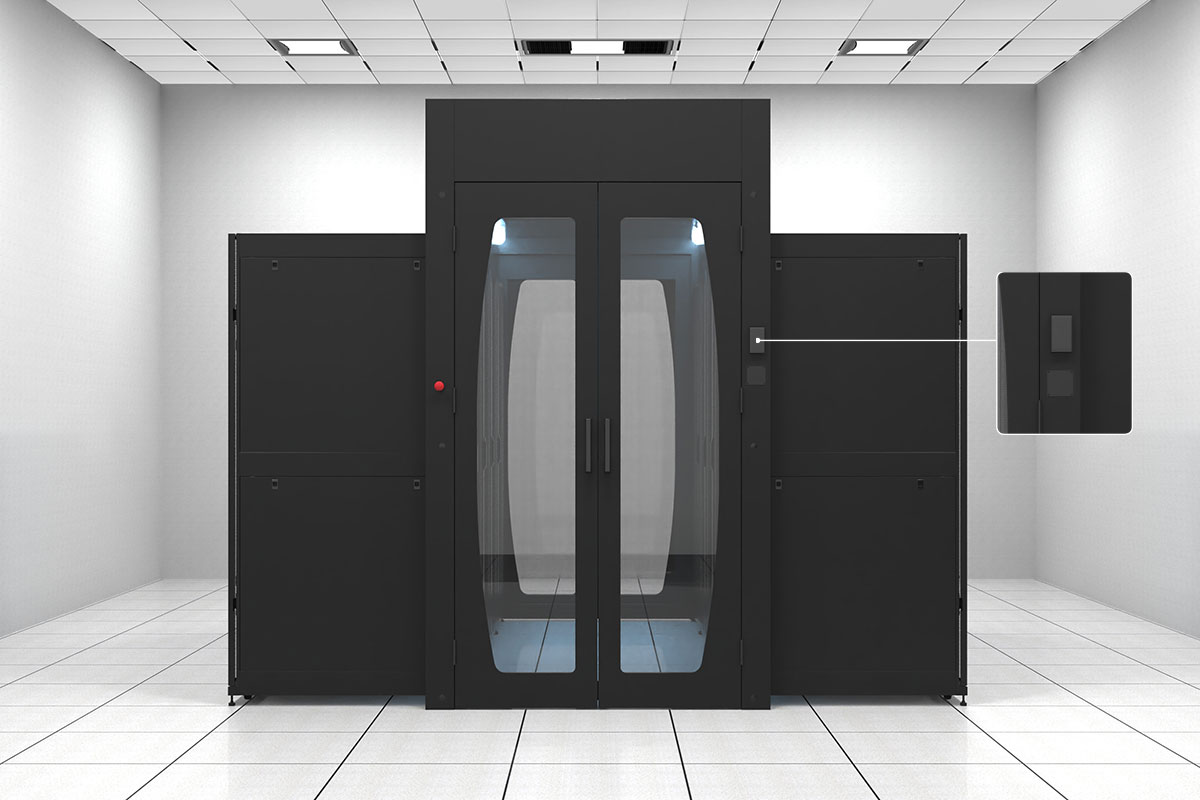

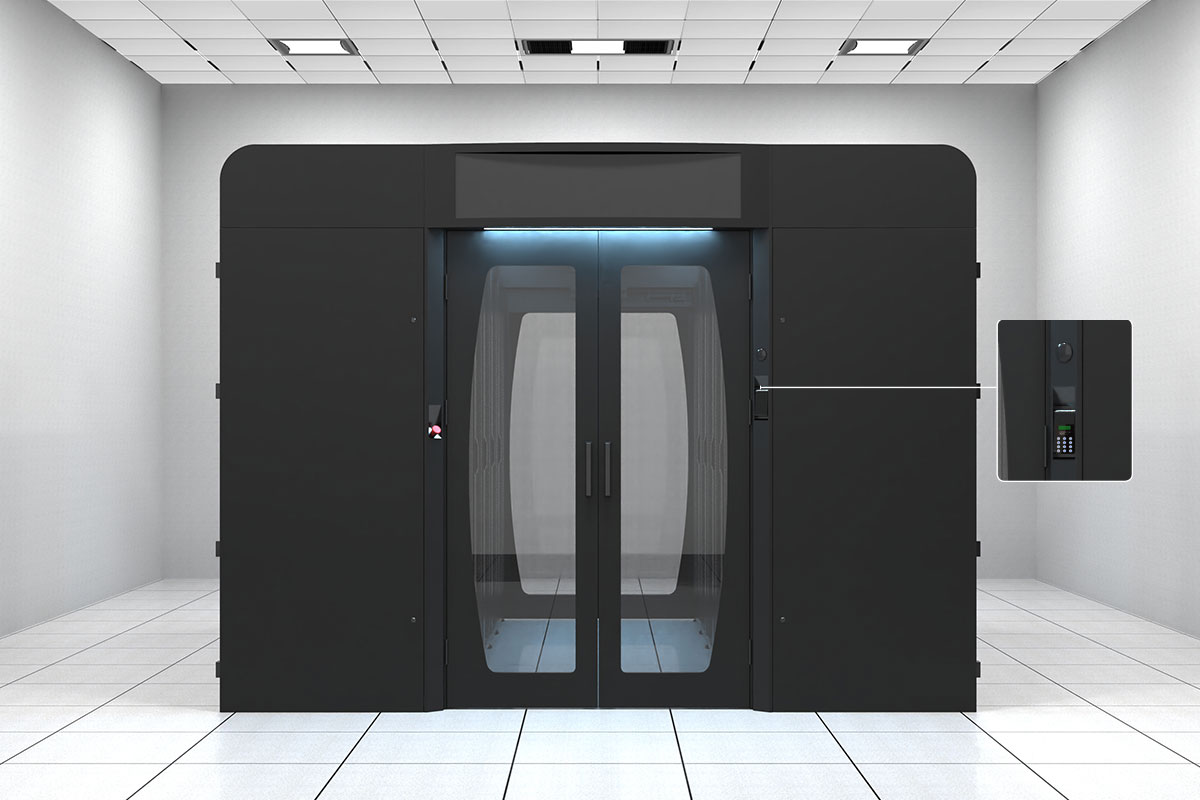

兩側帶柜 LED 屏推拉門
推拉門門框可安裝照明開關、天窗急停控制裝置，門禁讀卡器等設備
點擊查看
-
鋁合金框移門
移門采用左右平移開門方式，頂部安裝有滑動吊軌，底部無門檻 , 雙側設置推拉把手。
點擊查看
-
金屬框移門
移門采用左右平移開門方式，頂部安裝有滑動吊軌，底部無門檻 , 雙側設置推拉把手。
點擊查看
-

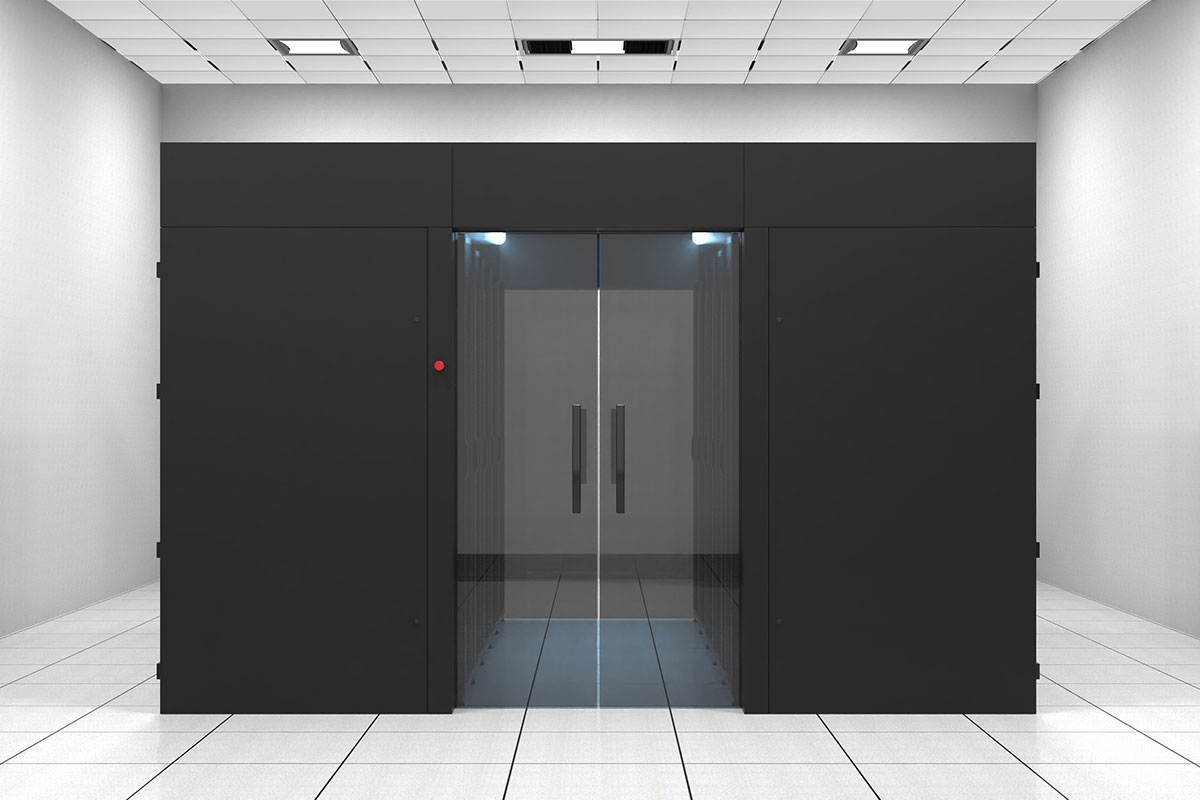

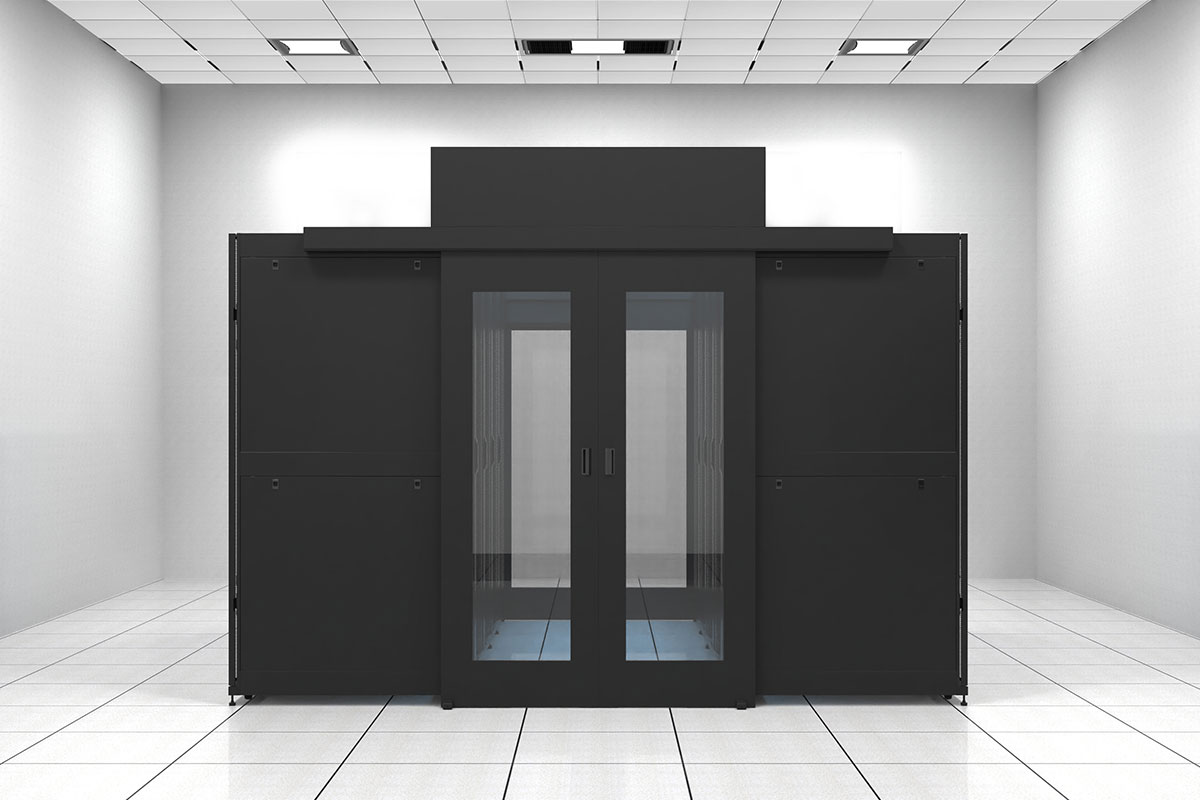

兩側帶柜無框移門
移門采用左右平移開門方式，頂部安裝有滑動吊軌，底部無門檻 , 雙側設置推拉把手。
點擊查看
-

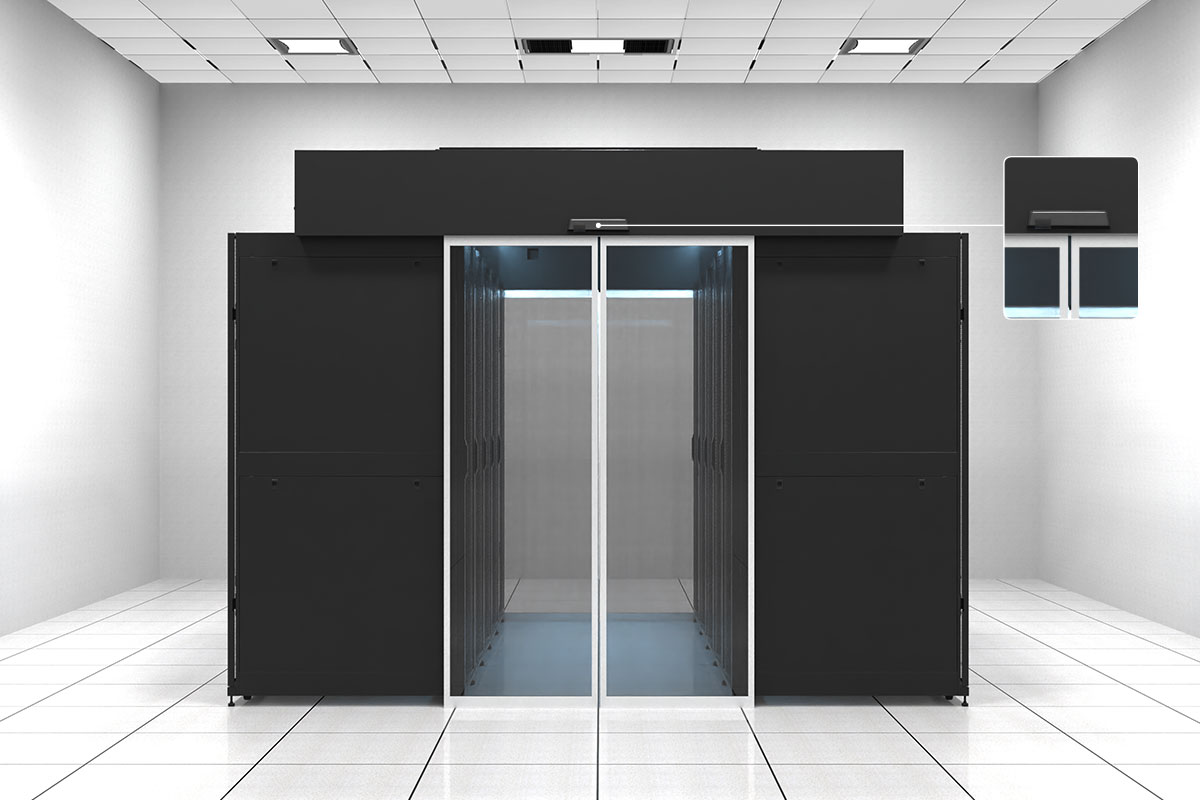

自動移門
采用左右平移開門方式，頂部安裝有高強度滑動吊軌，門上設置大玻璃透視觀察窗口，四周用鋁合金包邊，窗口材料厚度不低于5mm。采用刷卡和密碼開門方式
點擊查看
-

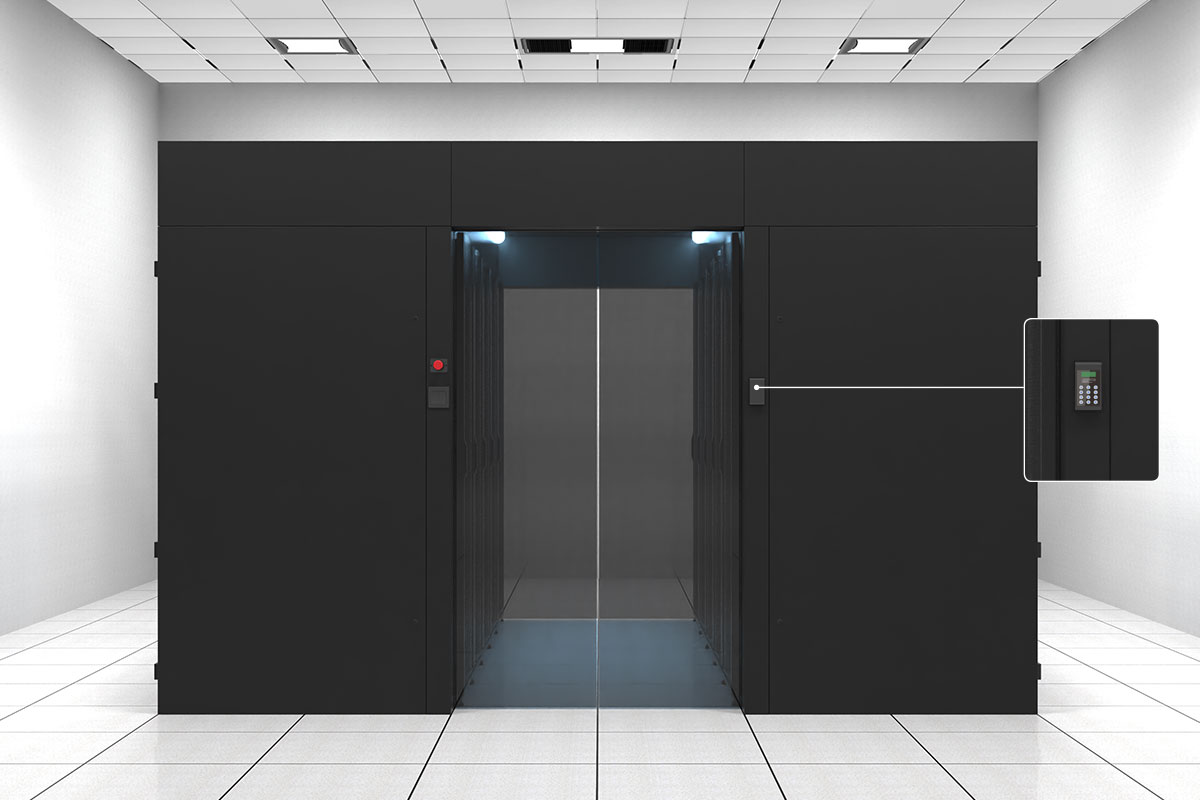

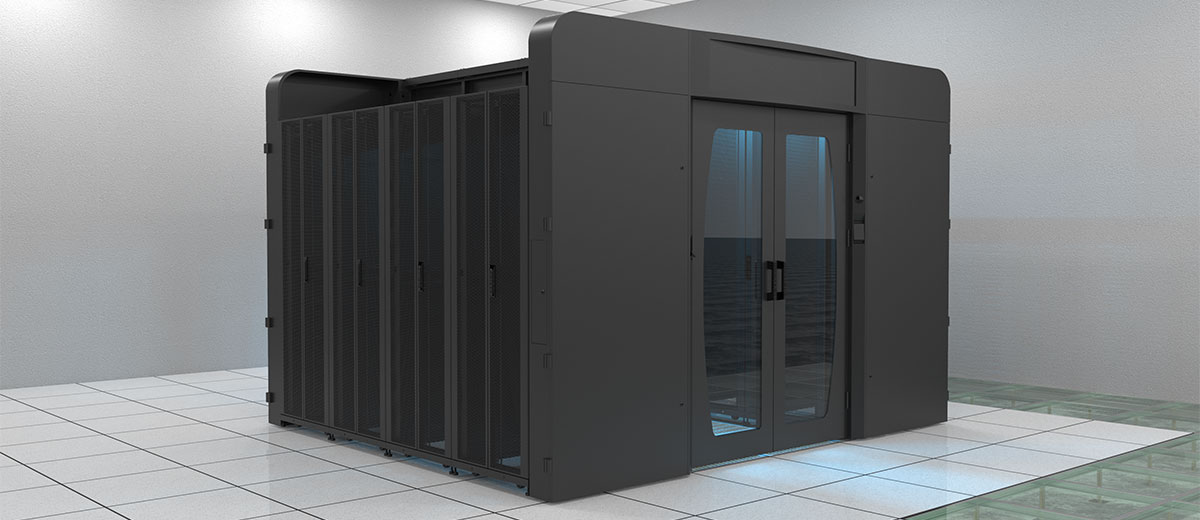

兩側帶柜自動移門
兩側帶柜自動移門采用左右平移開門方式，頂部安裝有高強度滑動吊軌，門上設置全玻璃透視觀察窗口，玻璃厚度12mm。采用刷卡和密碼開門方式。
點擊查看

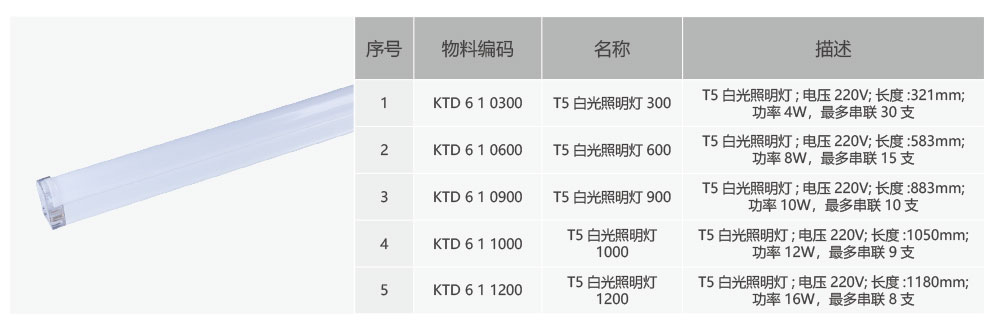

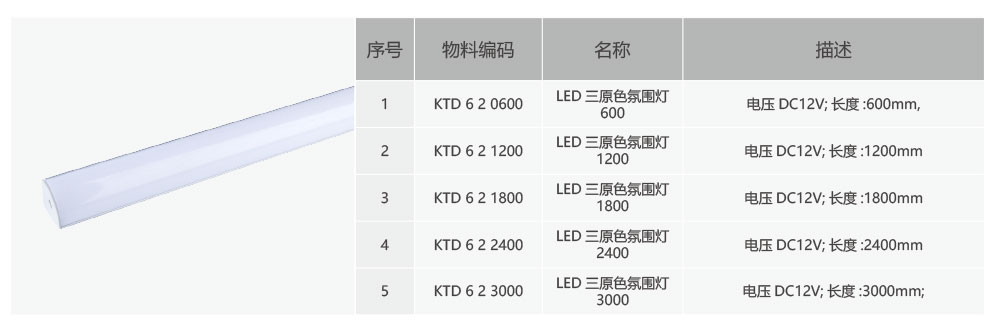

燈光系統
裝飾墻圍板
