新型快捷電纜橋架部件系列
在傳統槽式橋架基礎上通過多年市場經驗積累，結合市場上客戶需求，公司技術團隊自主研發出的新型槽式橋架快捷部件。安裝快捷配件自帶連接件；在配件端，轉角側板與對接塊融合，只需在槽體端擰上螺栓螺母即可。不僅在對接塊和螺栓螺母用量上節省了配件成本；還節省了大量擰螺栓的施工安裝時間，提高安裝速度，大大縮短工程所花費的時間。
可節約配件量
- 水平四通(可節約)
- 8片對接塊和24套螺栓螺母
- 水平三通(可節約)
- 4片對接塊和12套螺栓螺母
- 水平彎頭(可節約)
- 2片對接塊和6套螺栓螺母
表面處理

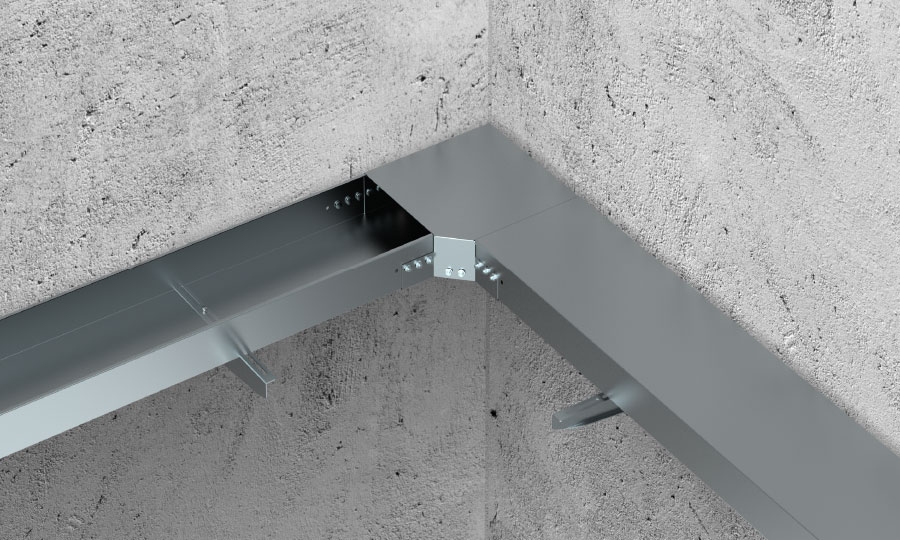

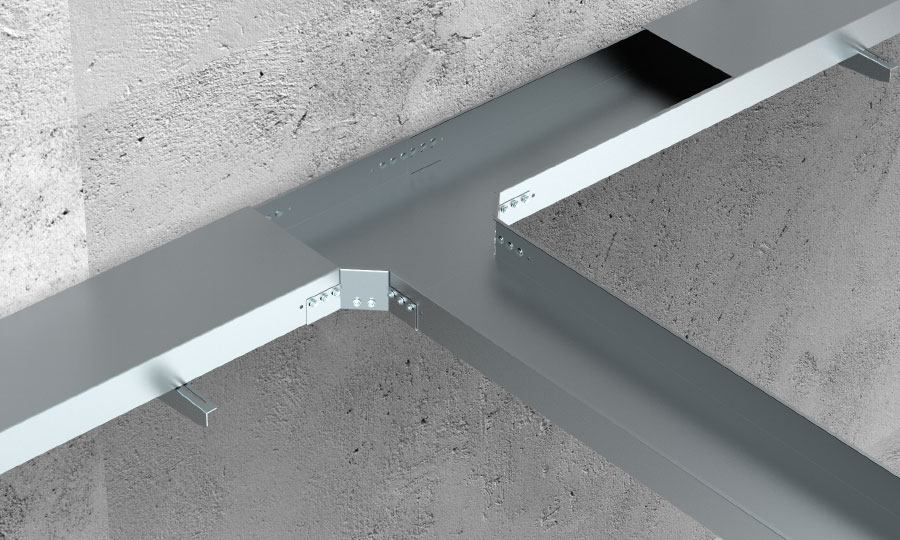

安裝效果
部件詳情
-

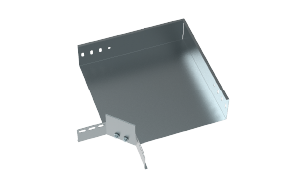

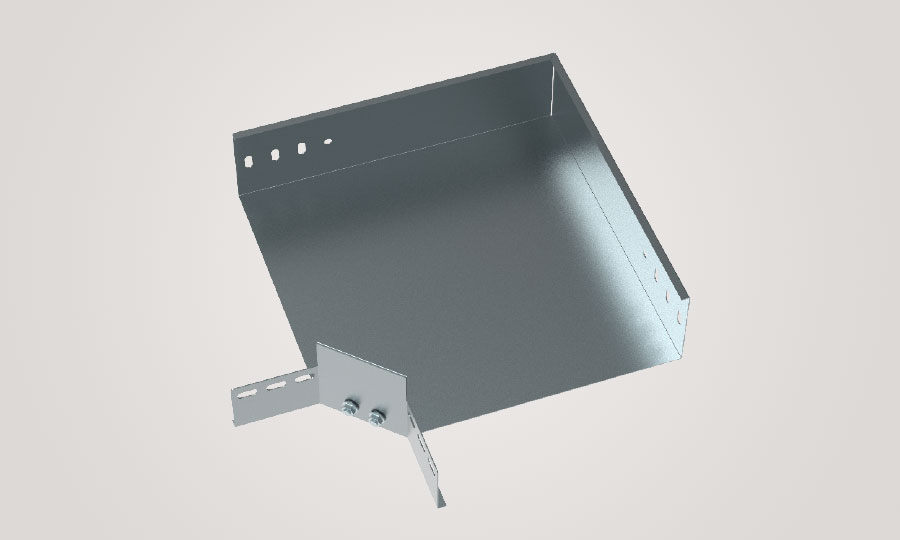

水平 90° 彎頭
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

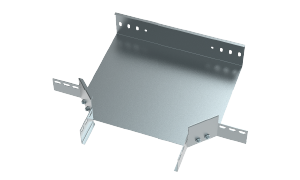

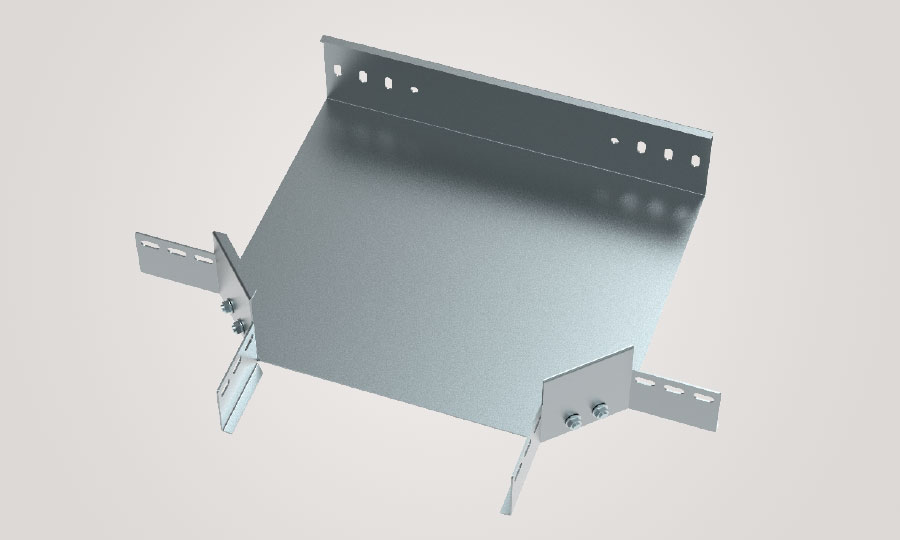

水平三通
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

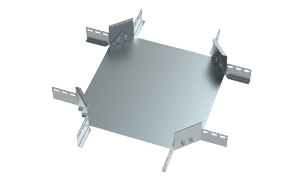

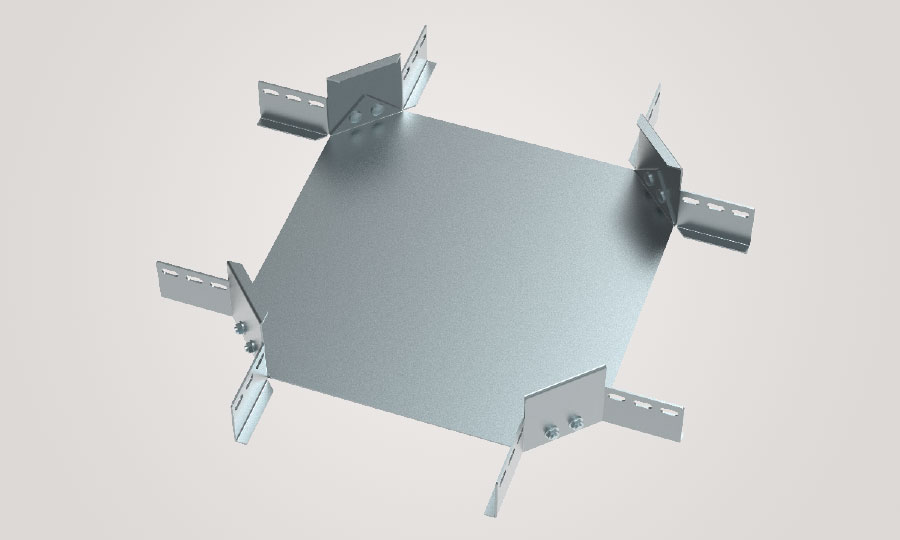

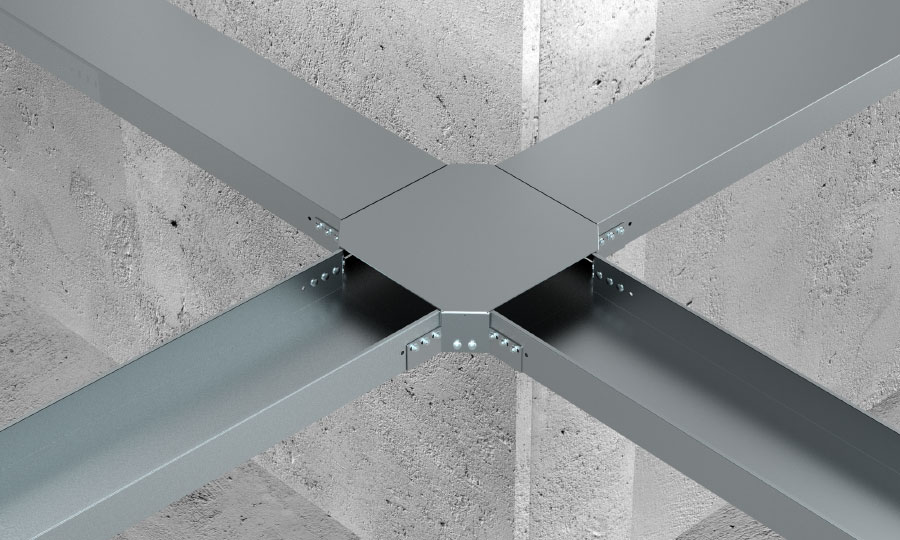

水平四通
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
