節能耐候電纜橋架系列
采用模壓增強工藝，在橋架側面和底板沖壓有凸筋做結構加強，并且增加散熱面積；底部有大面積鏤空工藝，可做通風散熱及下線作用。表面光潔，通風散熱性能極佳，有效降低線路損耗。結合網格式橋架和梯架特點，可任意位置下線，方便靈活，可現場制作彎頭、線路改道，解決了傳統橋架模塊式配件一旦缺少，工程無法開展的問題；同時，使用較少且更為小巧的配件大大降低了配件成本，從而減少工程的總體花費。滿足高承重要求的條件下，開孔率超過 30%，與其他線纜橋架渾然一體，是數據中心動力電纜完美解決方案。
基本信息
- 板材厚度
- 0.8
- 長度
- 3000
- 高度
- 50
- 寬度
- 150/300/450/600
表面處理

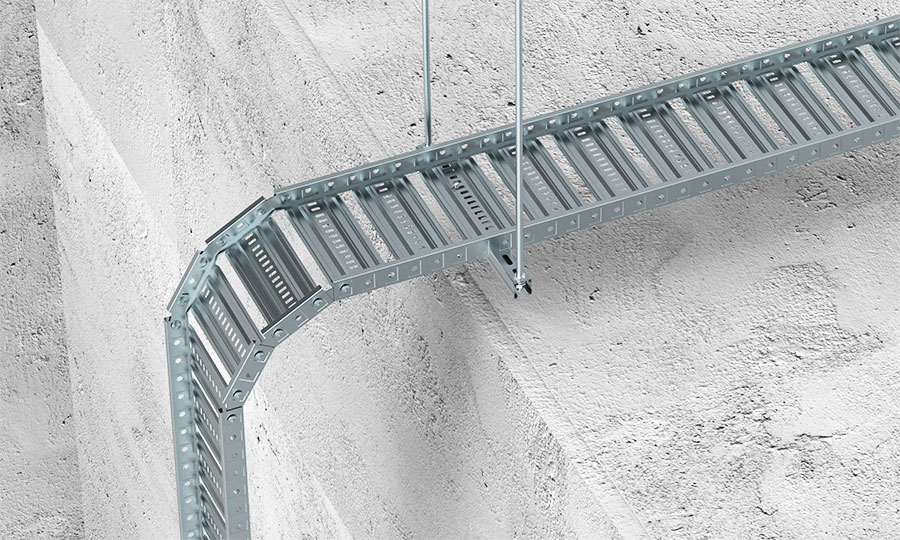

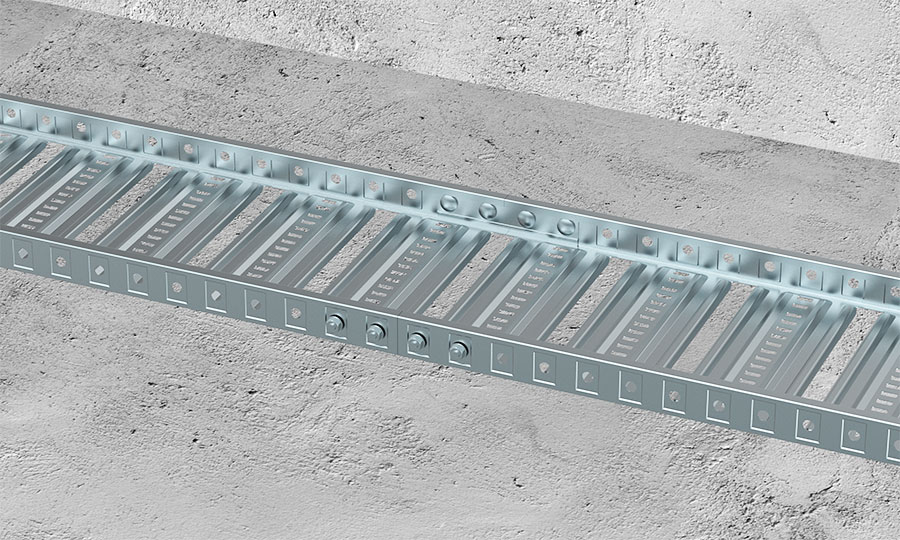

應用場景
產品配件
-

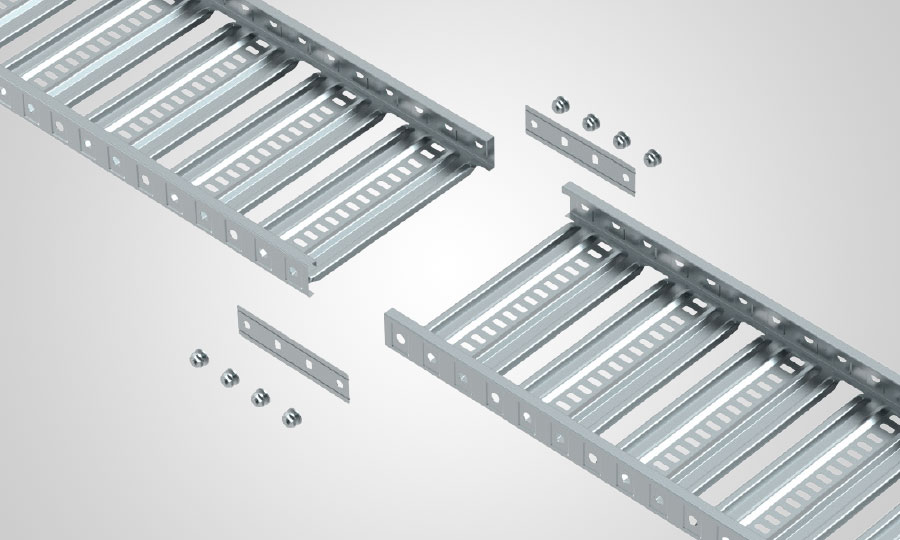

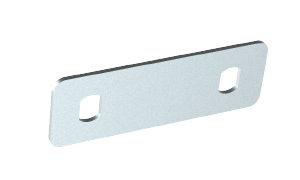

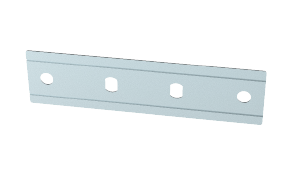

對接塊
- •使用M8馬車螺絲螺母固定
- •規格尺寸：180×46×1(mm)
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
-
T 型連接件
- •用于制作三通、四通；也可制作垂直上下彎頭
- •使用M8馬車螺絲螺母固定
- •規格尺寸：93×32×2(mm)
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
-

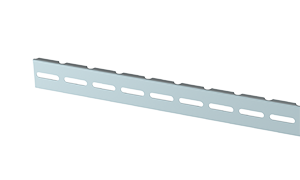

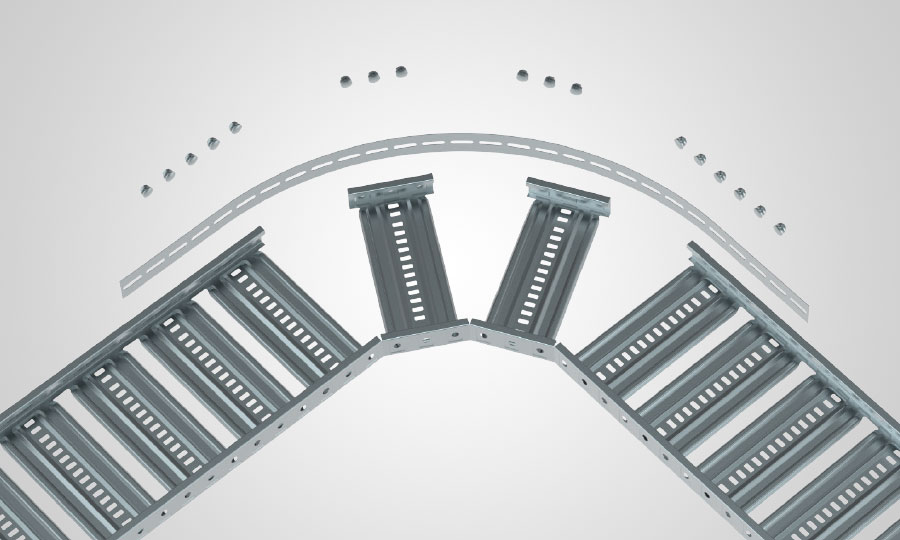

圓弧連接條
- •外側架體切開，內側架體只需切割上下檐口
- •使用M8馬車螺絲螺母固定
- •規格尺寸：截面54×9.5(mm)
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
-

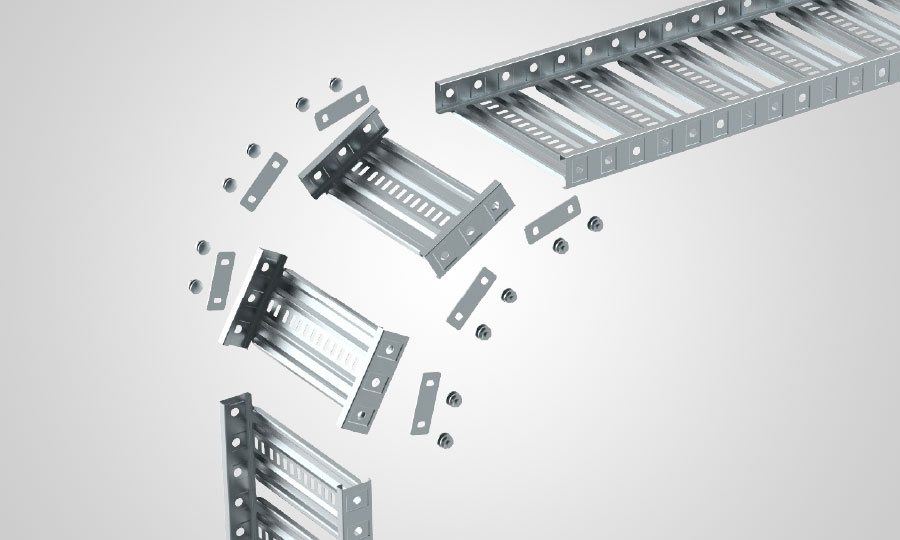

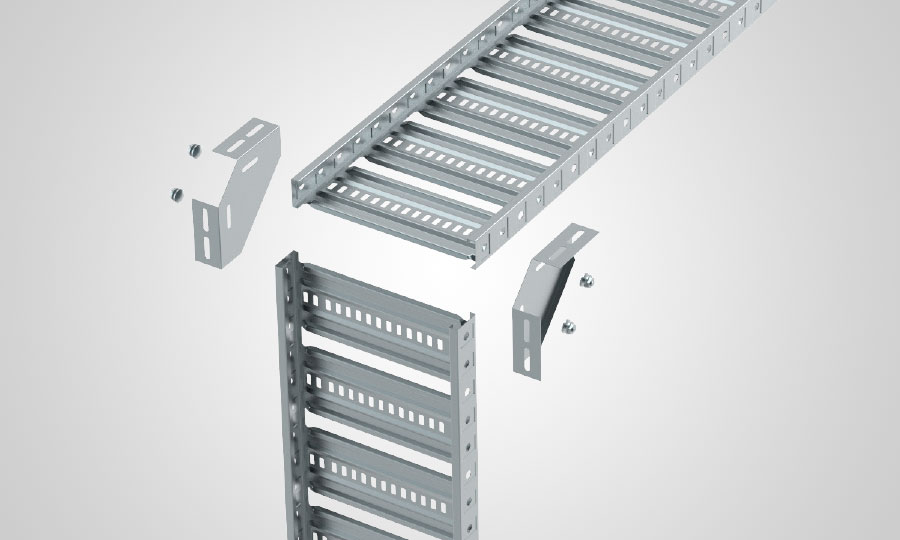

上下彎連接件
- •切開多處位置，保留底部不切斷，折彎成型固定
- •使用M8馬車螺絲螺母固定
- •規格尺寸：93×32×2(mm)
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
-

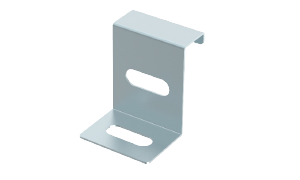

固定件
- •用于固定 C 型鋼吊掛橫擔
- •螺紋桿 M10-M12 可選，固定組成完整吊掛支撐
- •規格尺寸：47×40×49（mm）
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
