大跨距梯式電纜橋架系列
在兩側橋架側立面，有經沖壓成型的菱形拉伸凸棱的設計。外形美觀，大大提升荷載能力。可以對電纜線進行很好地固定，適用于一般直徑較大的高、低壓動力電纜的敷設。成本低、造型別具、安裝方便、散熱、透氣好等優點。
基本信息
- 板材厚度(mm)
- 0.8/1.0/1.2/1.5/1.8/2.0
- 長度(mm)
- 2000/3000
- 高度(mm)
- 50/100/150/200
- 寬度(mm)
- 200/300/400/450/
500/600/800
表面處理

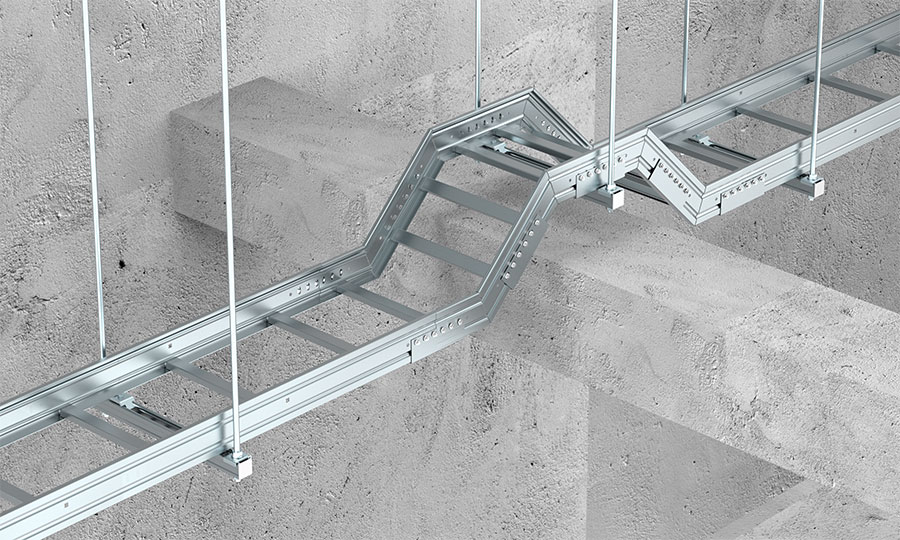

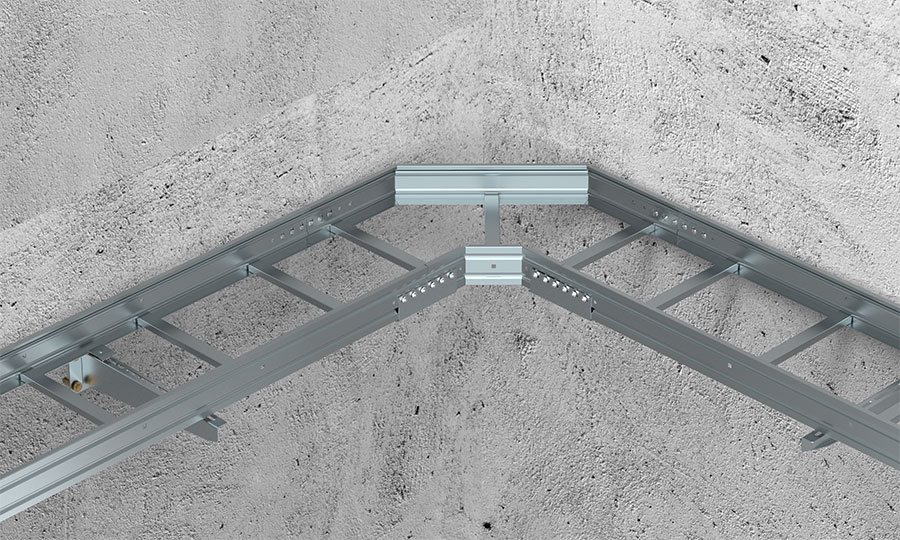

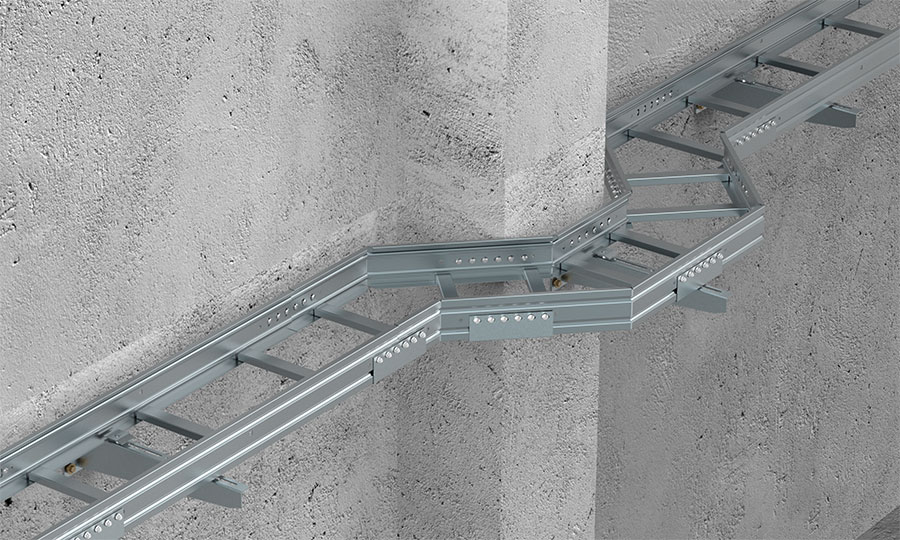

應用場景
產品配件
-

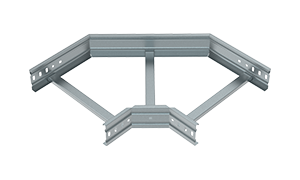

水平 90° 彎頭
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

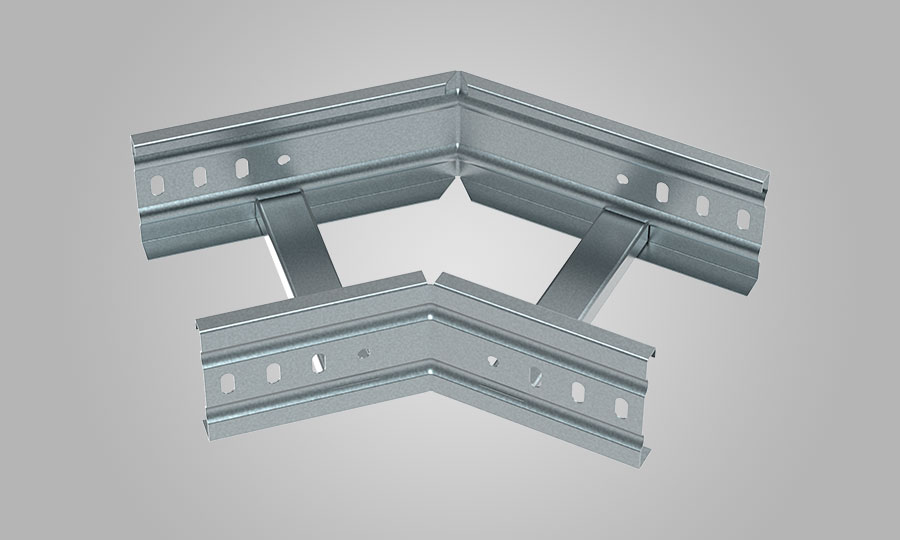

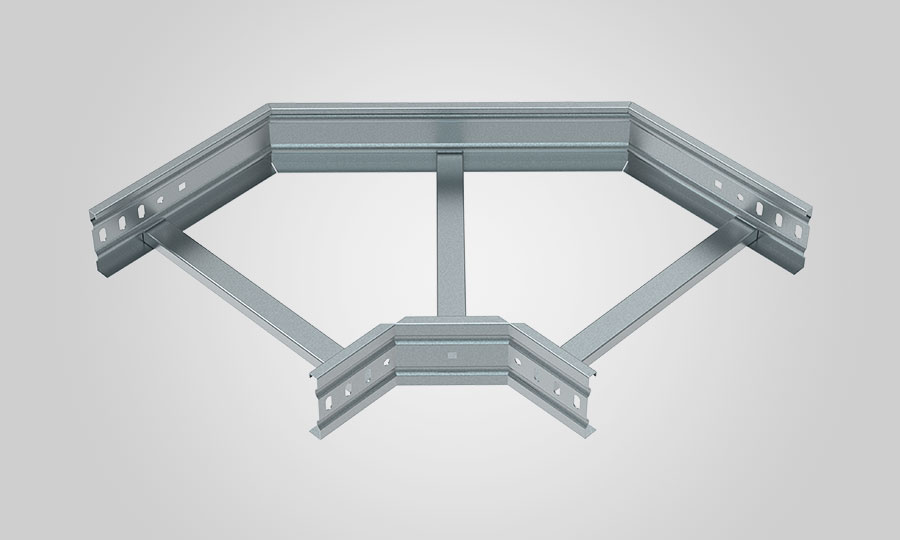

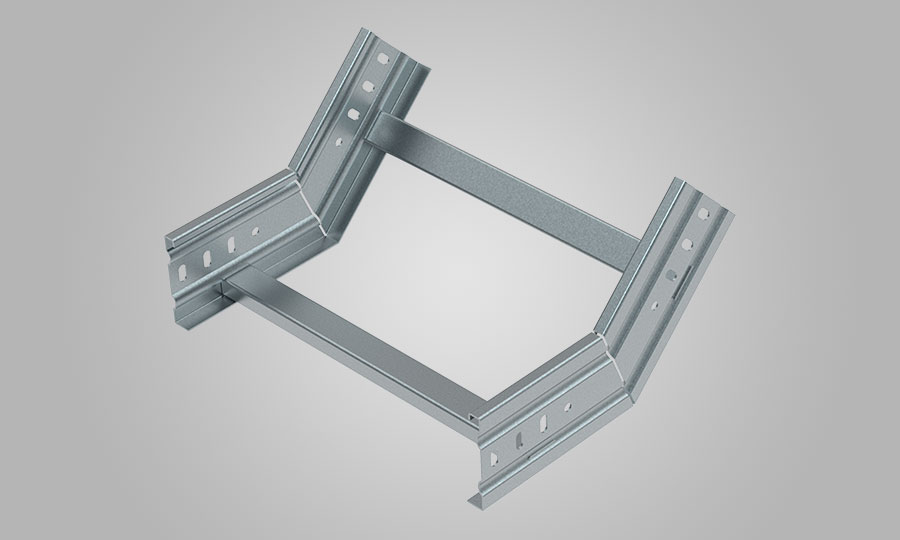

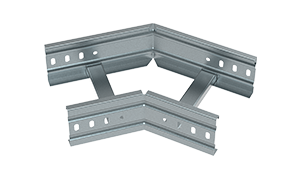

水平 135° 彎頭
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

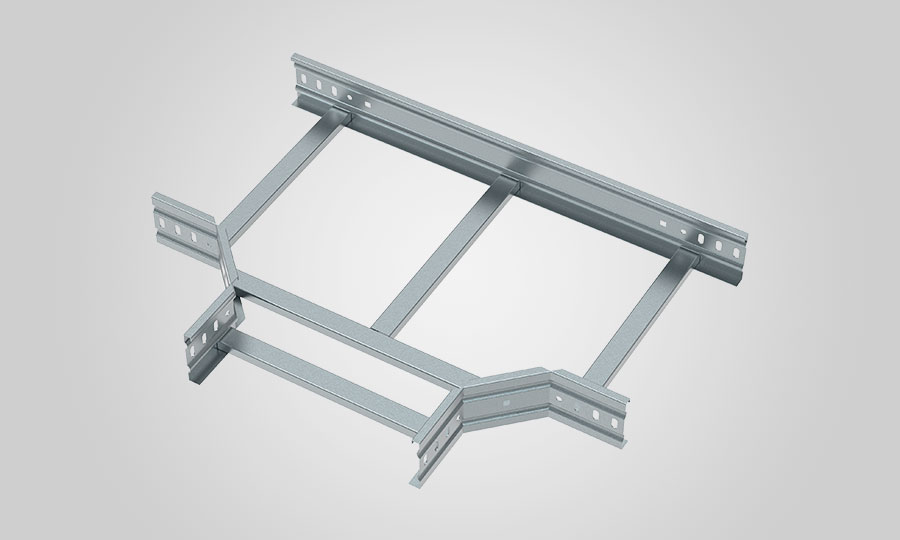

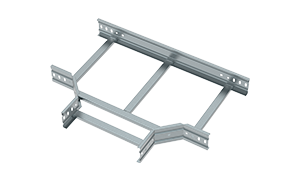

水平三通
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

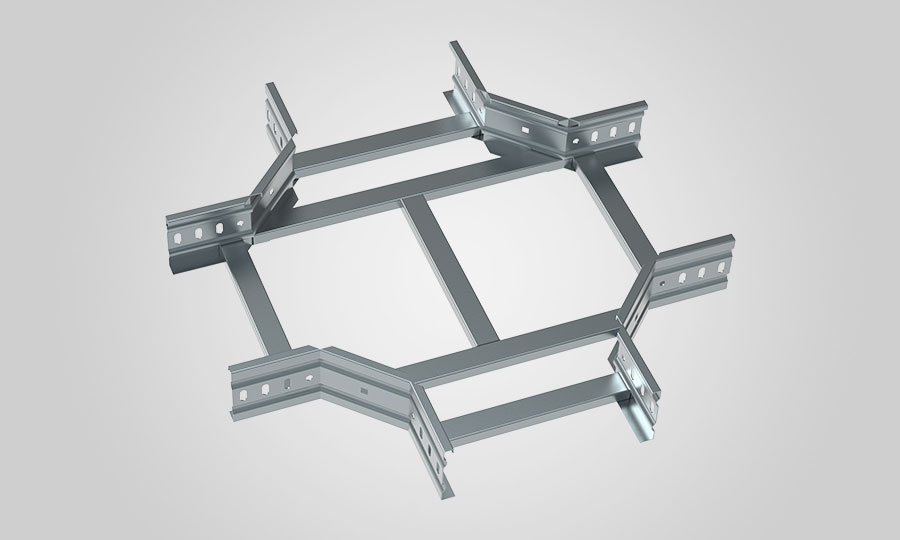

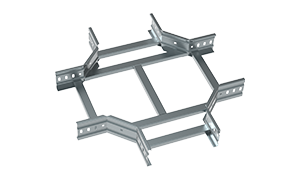

水平四通
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

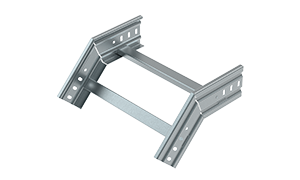

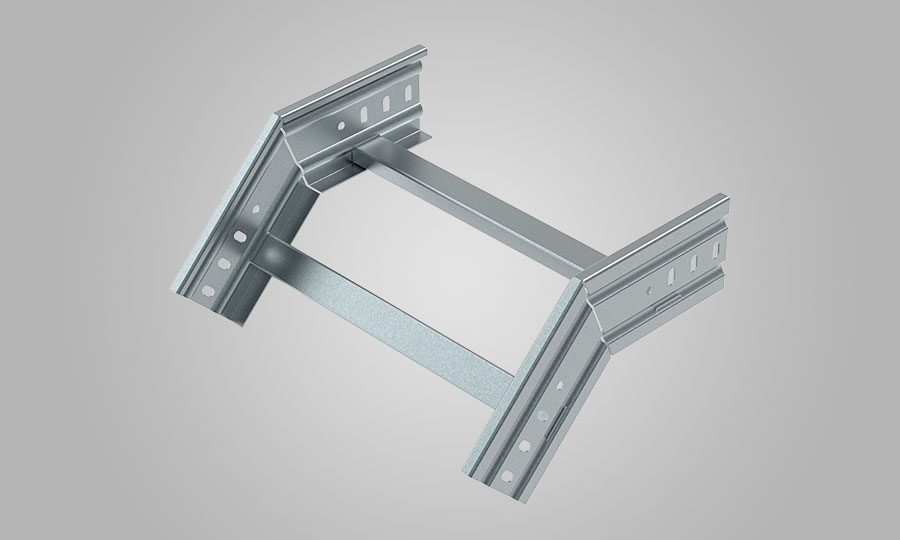

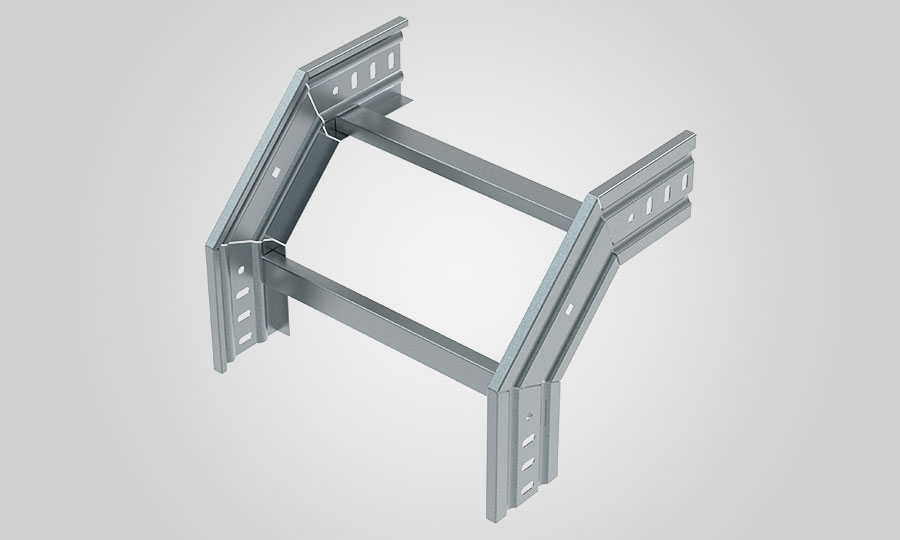

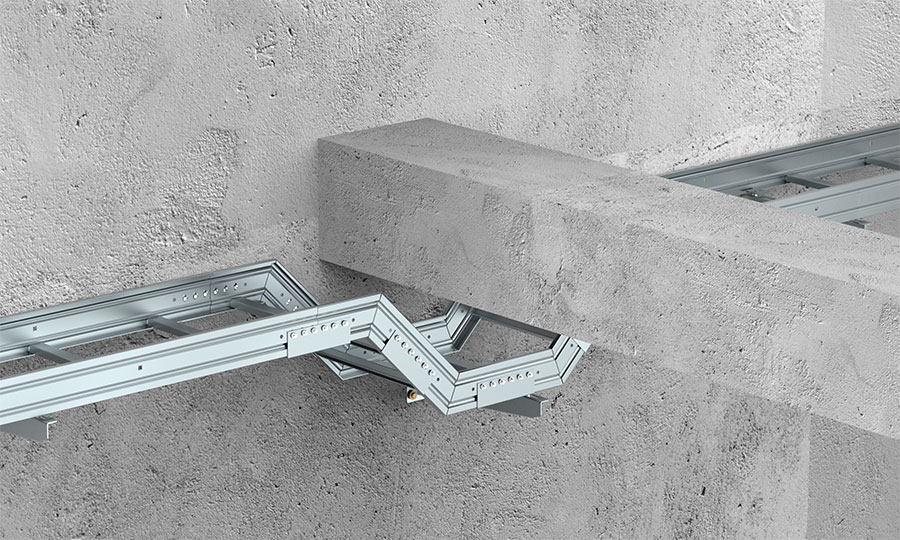

45°向上彎
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

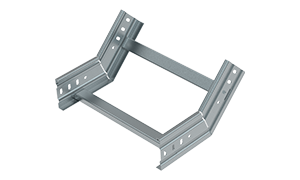

45°向下彎
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

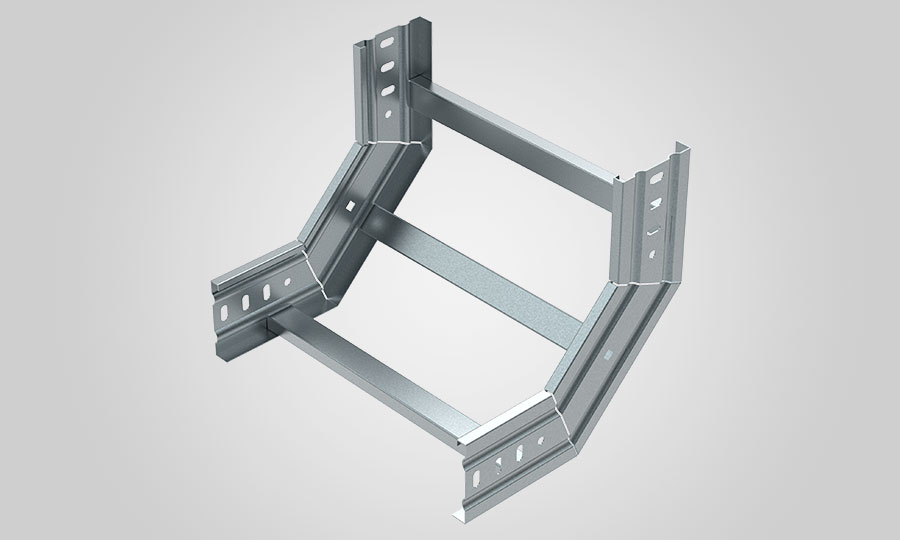

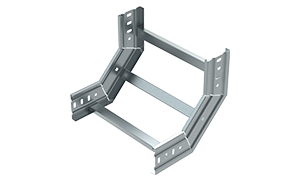

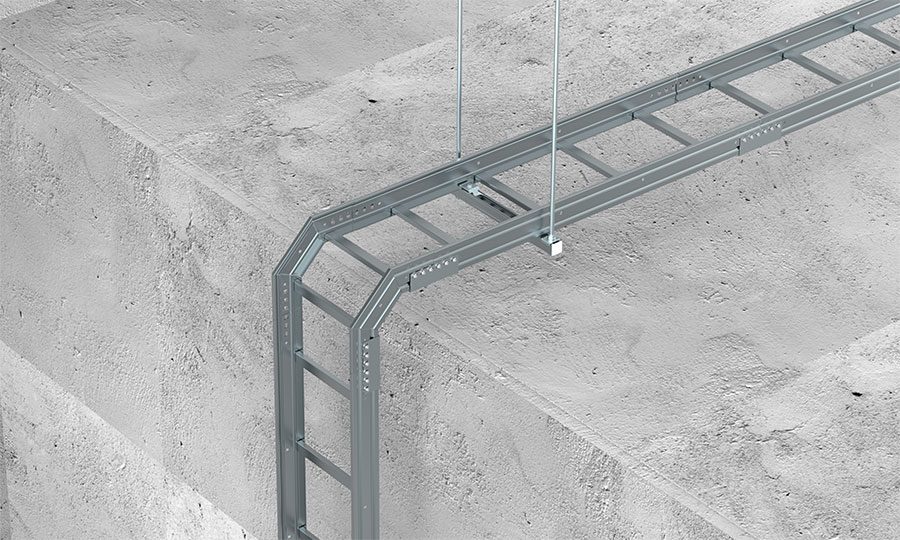

90°向上彎
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
-

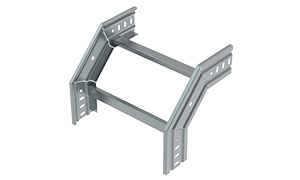

90°向下彎
- •板材厚度：0.8/1.0/1.2/1.5/1.8/2.0（mm）
- •規格尺寸：根據橋架尺寸配置
- •表面處理：鍍鋅板/熱鍍鋅/噴塑/不銹鋼
- •對接孔：高度≤100mm=1排；高度≥150mm=2排
- •蓋板可選配；
